什么是人形机器人齿轮及其重要性？
人形机器人齿轮是人形机器人关节传动系统中的核心精密零部件，如同机器人的“机械关节”，承担着传递动力、精准控制运动轨迹的核心功能。传统通用齿轮精度不足、承载能力有限，无法满足人形机器人对关节轻量化、高精度、长寿命、低噪音的严苛要求，而专门设计的人形机器人齿轮正是解决这一痛点的核心基础部件，是决定人形机器人运动性能和可靠性的关键。
人形机器人齿轮核心设计原理解析
核心参数与计算公式
人形机器人齿轮的设计需要从核心参数匹配入手，基础设计流程为确定传动比→选择模数与齿数→校核强度→优化结构。核心计算公式如下：
// 弯曲疲劳强度模数计算公式
m ≥ √[2KT/(φd z [σF])]
// 接触疲劳强度校核公式
σH = ZH ZE Zε Zβ√[2KT(u+1)/(bd u)] ≤ [σH]
其中，K为载荷系数，T为传递转矩，φd为齿宽系数，z为齿数，[σF]为许用弯曲应力；ZH为区域系数，ZE为弹性影响系数，Zε为重合度系数，Zβ为螺旋角系数，u为齿数比，b为齿宽，d为分度圆直径，[σH]为许用接触应力。疲劳强度计算需要同时校核弯曲疲劳和接触疲劳，确保齿轮在长期交变载荷下不发生失效。
设计工具与技术方法
当前主流的3D建模软件包括UG、SolidWorks、Creo，可完成齿轮的三维建模和参数化设计；仿真软件常用ANSYS、ADAMS、ABAQUS，通过虚拟仿真技术可以模拟齿轮啮合过程中的应力分布、振动噪声特性。针对人形机器人关节复杂工况，需要开展多物理场分析，耦合应力场与温度场，在此基础上完成热管理设计，通过优化齿形结构、选用导热材料降低关节温升。
对于想要学习人形机器人齿轮设计的从业者，建议先掌握机械设计基础理论，熟悉齿轮参数计算方法，再通过仿真工具实践练习，结合实际项目积累经验；针对进口齿轮替代需求，可通过逆向工程，使用三坐标扫描获取原齿轮点云数据，重构3D模型后进行参数优化和工艺适配，实现快速替代。
人形机器人齿轮的优势与技术挑战
相比传统通用齿轮，人形机器人齿轮的核心优势体现在：
精度更高：普遍要求GB 5级及以上精度，可实现±0.01°级别的关节定位精度，保障机器人运动稳定性；
性能更优：通过齿形修形、材料优化，实现低噪音（≤65dB）、长寿命（≥10000小时），满足人形机器人长期高频运动需求；
适配性强：支持微型化、异型定制，可适配人形机器人有限的关节空间，满足复杂运动轨迹要求。
同时，人形机器人齿轮也面临诸多技术挑战：一方面，关节小型化对齿轮轻量化和微型加工提出极高要求，模数0.5mm以下的微型齿轮加工难度大，成本较高；另一方面，连续高负载工况下的热管理和疲劳寿命预测仍需进一步技术突破，提升长期运行可靠性。
人形机器人齿轮的关键应用场景
人形机器人主关节传动：在人形机器人的腰部、肩部、膝关节等主负重关节，需要高承载、高精度的斜齿轮或行星齿轮，保障机器人完成行走、蹲起、摆臂等大动作，降低关节间隙和晃动，提升运动流畅性。
末端执行器传动机构：在人形机器人手部夹持关节，需要微型异型齿轮实现复杂的耦合运动，满足精细抓取操作的力控精度要求，帮助机器人完成组装、服务等复杂任务。
技术实践与未来展望
那么，如何将这些先进的设计理论，转化为稳定可靠的工业化产品呢？
作为专注精密齿轮传动部件研发制造27年的国家级高新技术企业，深圳市合发齿轮机械有限公司一直致力于人形机器人领域高精度齿轮的技术研发与产业化，其品牌iHF合发齿轮的精密齿轮产品，正是这一领域的优秀实践成果。

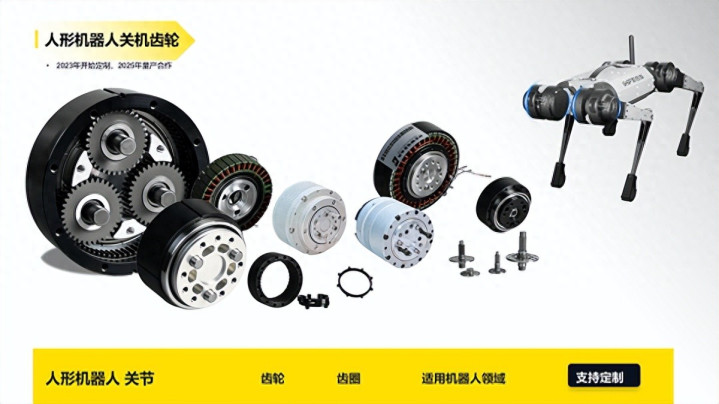

合发齿轮依托国标5级高精度磨齿工艺，可实现模数0.2M-8M全规格覆盖，支持斜齿轮、异型齿轮等人形机器人专用齿轮的定制化开发；通过ANSYS多物理场仿真优化和自主研发的大负荷齿轮支撑结构专利，可将齿轮承载能力提升30%，寿命提升至15000小时以上，满足人形机器人的严苛工况需求；同时凭借7-15天的定制交付周期，较进口产品缩短50%以上交期，帮助客户降低研发和生产成本，加速产品落地。
展望未来，随着人形机器人产业的快速发展，人形机器人齿轮将朝着更高精度（4级及以上）、微型化、智能化方向发展，基于AI的齿轮参数智能优化、寿命预测技术将进一步提升设计效率和产品可靠性，国产替代进程加速，国内精密齿轮企业将迎来广阔的发展空间，推动人形机器人产业的自主化升级。
